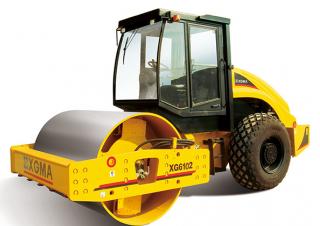

XG6102 XGMA XG6102 Specifikace a Technické údaje (2017—2026)

Hmotnost: 10.6t – Přepravní délka: 5.69m – Přepravní šířka: 2.27m – Přepravní výška: 3.2m – Rychlost jízdy: 10.4km/h – Frekvence: 30Hz

Válce Tahačové válce XGMA XG6102

Technické údaje - XG6102 XGMA

Údaje

Upozornění: Všechna uvedená data jsou ověřena odborníky týmu LECTURA Specs. Mohou se však objevit neúplná data a nepřesnosti. S jakýmkoli návrhem na změnu se obraťte na náš tým zde.

Hmotnost
10.6 t
Přepravní délka
5.69 m
Přepravní šířka
2.27 m
Přepravní výška
3.2 m
Rychlost jízdy
10.4 km/h
Frekvence
30 Hz
Šířka válce
2.13 m
Průměr válce
1.55 m
Amplituda
1.7 mm
Vnější poloměr otáčení
6.3 m
Modelové řady
XG
Výr.motoru
Cummins
Typ motoru
4BTA3.9
Výkon motoru
97 kW

Základní model s kabinou s ochrannou konstrukcí ROPS

Speciální vybavení

Filtr pevných částic
Ne
Ježkový válec
Ne
Kmitání
Ne
Kontrola komprese
Ne
Klimatizace
Ne
